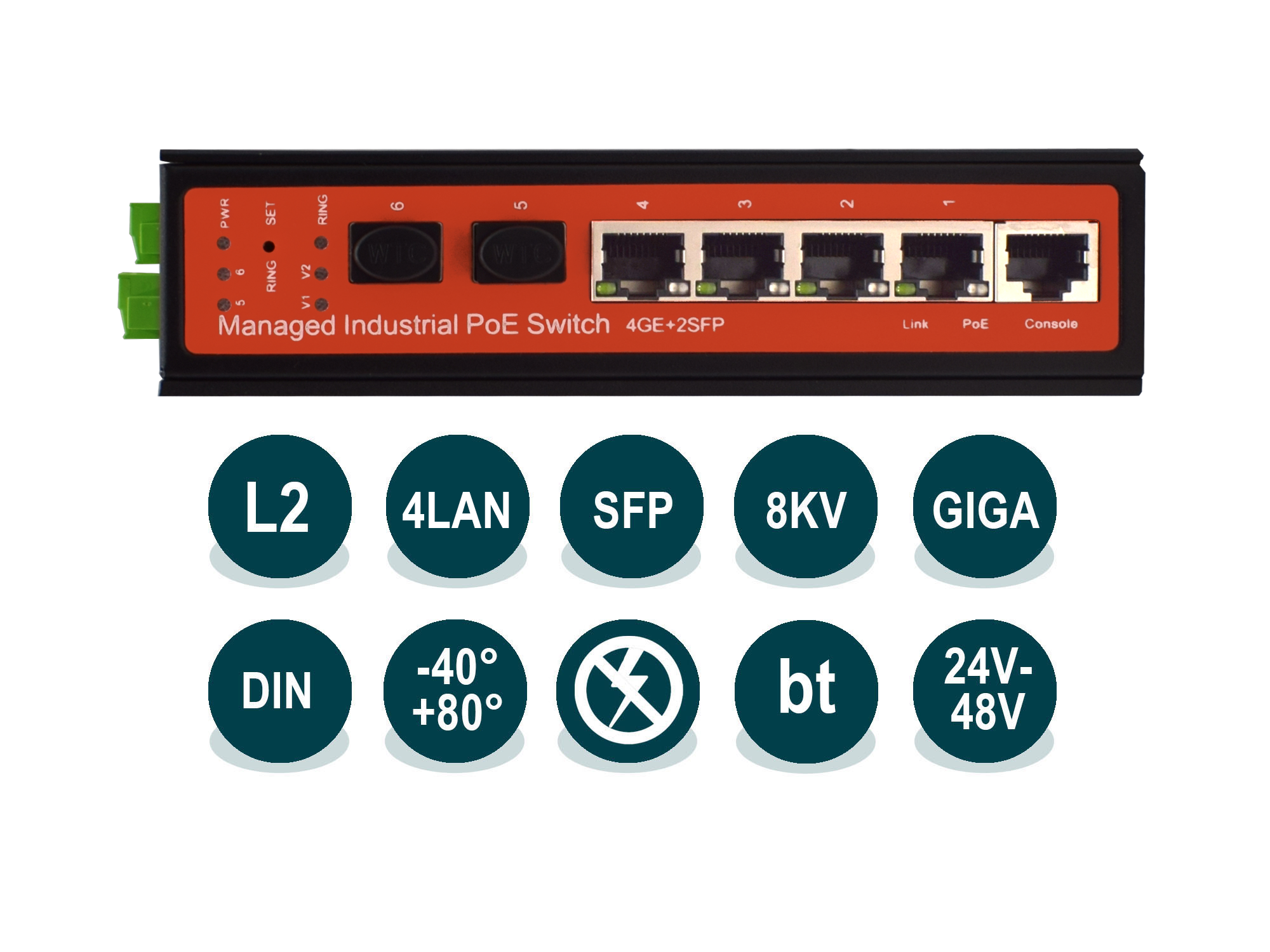

Коммутаторы WI-PMS306GF-I предназначены для построения уличных систем видеонаблюдения c повышенными требованиями к отказоустойчивости, со сложной сетевой топологией, в том числе кольцевой, и с использованием самых современных высокоскоростных PTZ IP-видеокамер.
WI-PMS306GF-I выполнен в надежном металлическом корпусе, стандарта IP30, и допускает различные способы монтажа - DIN-рейка, настольное или настенное крепление. Коммутатор предназначен для эксплуатации в экстремальных температурных условиях от –40°C до +80°C и влажности до 90%.
Коммутатор поддерживает обширный спектр стандартов PoE IEEE802.3at/af/bt и Passive PoE, позволяя подключать различных потребителей, с мощностью до 60Вт, с номиналом напряжения 24В и 48В, таких как IP-камеры, WiFi мосты, домофоны, вызывные панели или другие совместимые PoE устройства.
Отказоустойчивость систем обеспечивается дополнительным функционалом:
- сухие контакты для подключения внешнего источника аварийной сигнализации
- температурный датчик для контроля
- поддержка Fast-Ring - технология быстрого, до 20мс, восстановления кольца после сбоя в линии. В каскаде может быть до 30 устройств
- резервирование питания, возможность подключить до двух независимых источников питания DС.
WI-PMS306GF-I может работать как коммутатор без функции PoE, при питании от одного источника питания DC 12-36В.
Коммутатор поддерживает основные способы управления, такие как WEB, CLI, SNMP, Telnet. В коммутаторе реализованы L2 функции, такие как QoS, VLAN, IGMP Snooping, DHCP Snooping, STP/RSTP/MSTP, Link Aggregation, ACL, Storm Control, BPDU filtering/guard, позволяющие применять его под различные задачи.
|
Технические характеристики |
|
|
Интерфейсы
|
4 порта 10/100/1000Mbps RJ45 (Auto Negotiation/Auto MDI/MDIX) 2 SFP-слота 1000Mbps (поддержка DDM) 1 консольный порт |
|
Физические среды
|
10BASE-T: UTP кабель категорий 3, 4, 5 (макс. 100м) 100BASE-TX/1000Base-T: UTP кабель категорий 5, 5e, 6 или выше (макс. 100м) 1000BASE-X: MMF, SMF 1000Base-L X:62.5мкм/50мкм MM(2м~550м) или 10мкм SMF(2м~5000м) |
|
Охлаждение |
Пассивное |
|
Внешний источник питания |
Поддержка двух независимых источников питания - Входное напряжение DC 37-57В - Входное напряжение DC 12-57В(37-57В для работы функции PoE) |
|
PoE порты (RJ45) |
2 порта (стандарт 802.3af/at/Passive PoE 24) до 30Вт на порт 2 порта (стандарт 802.3af/at/bt) до 60Вт на порт |
|
Сухие контакты |
Есть |
|
Пропускная способность |
12Гбит/с |
|
Скорость обслуживания пакетов |
18Mpps |
|
Таблица MAC-адресов |
8K |
|
Размер буфера |
8.7Mb |
|
Jumbo Frame |
10240 Bytes |
| EMS |
IEC 61000-4-2 ESD Level 4 IEC 61000-4-3 RS Level 4 IEC 61000-4-4 EFT Level 4 IEC 61000-4-5 Surge Level 4 IEC 61000-4-6 CS Level 4 |
|
Размеры |
165мм*125мм*40мм |
|
Защита от статического электричества |
На всех Ethernet портах до 6кВ |
|
Температура и влажность
|
Рабочая температура： -40℃～80℃ Температура хранения： -40℃～80℃ Влажность при эксплуатации: 10%～90% RH без конденсата Влажность при хранении: 5%～95% RH без конденсата |
|
QoS
|
Поддержка 802.1p CoS/DSCP priority Поддержка 4 priority queues Планирование очереди: SP, WRR, SP+WRR Port/Flow- based Rate Limiting |
|
L2 особенности
|
IGMP Snooping V1/V2/V3 802.3ad LACP (до 8 групп и до 8 портов на группу) Spanning Tree STP/RSTP/MSTP Port isolation BPDU filtering/guard TC/Root protect Loop back detection 802.3x Flow Control FastRing |
|
VLAN
|
Поддерживает до 4K VLAN одновременно (out of 4K VLAN IDs) Port/ MAC/Protocol-based VLAN Поддержка vlan управления |
|
ACL
|
L2～L4 package filtering based on source and destination MAC address, IP address, TCP/UDP ports, 802.1p, DSCP, protocol and VLAN ID; Time Range Based |
|
Безопасность
|
IP-MAC-Port-VID Binding IEEE 802.1X Port/MAC Based authentication, Radius,Guest VLAN DoS Defence Dynamic ARP inspection (DAI) SSH v1/v2 SSL v2/v3/TLSv1 Port Security Broadcast/Multicast/Unknown-unicast Storm Control |
|
Управление и мониторинг
|
Web-based GUI and CLI management SNMP v1/v2c/v3, compatible with public MIBs DHCP/BOOTP Client, DHCP Snooping
SNMP Trap: ошибка аутентификации, питание, изменение топологии, подключение/отключение портов CPU Monitoring Port Mirroring Cable diagnostics Time Setting: SNTP Integrated NDP/NTDP feature Firmware Upgrade: TFTP & Web System Diagnose: VCT SYSLOG & Public MIBS
PoE: конфигурация, мониторинг, расписание включения, контроль "зависания" PD устройств(watchdog)
Digital Diagnostics Monitoring(DDM) |
